落地型双柱式大门式电子万能试验机

电子万能试验机系列设备主要用于金属材料的拉伸、压缩、弯曲等的力学性能测试分析研究，具有应力、应变、位移三种闭环控制方式，可求出最大力、抗拉强度、弯曲强度、压缩强度、弹性模量、断裂延伸率、屈服强度等参数。根据GB及ISO、JIS、ASTM、DIN等国际标准进行试验和提供数据。
本设备采用单空间/双空间（可选配）结构，试验空间为下空间/上拉下压/上压下拉空间（可选配）。主要由主机（包括机架、底座、传动系统）、夹具、变形测量系统、软件系统、电气系统构成。
本设备的计算机系统通过控制器，控制伺服电机转动，经减速系统减速后通过精密丝杠副带动移动横梁上升、下降，完成试样的拉伸、压缩、弯曲、剪切等多种力学性能试验。采用高精度传感器对载荷和试件的变形及横梁的位移进行精确的控制、测量、自动显示和自动记录, 程序控制并对试验结果进行处理。


型号：EM6.504/EM6.105/EM6.305/EM6.605/EM6.106
设备主要技术参数：
1. 最大试验力：50kN；100kN；300kN；600kN；1000kN
2. 试验机准确度等级：0.5级(0.2%~100%)；
3. 试验力测量范围： 0.2%~100%FS全程不分档；
4. 试验力示值相对误差：示值的±0.5%以内；
5. 试验力分辨力：最大试验力的1/±300000（全程分辨力不变）（最高1/7000000可选配）；
6. 变形测量范围：0.2%-100%FS；
7. 变形示值相对误差：示值的±0.5%以内；
8. 变形分辨力：最大变形量的1/±300000（全程分辨力不变）（最高1/7000000可选配）
9. 位移示值相对误差：示值的±0.5%以内；
10. 位移分辨力：0.025µm；
11. 横梁速度调节范围：0.001—500mm/min（50kN；100kN）；0.001—250mm/min（300kN；600kN）；（更高速度可选配）
12. 横梁速度相对误差：速率 < 0.5mm/min时，设定值的±0.5%以内；速率≥0.5mm/min时，设定值的±0.2%以内；
13. 有效拉伸空间(带夹具)：500mm（配XSA105A）（50kN；100kN）；480mm（300kN）；550mm（600kN）（更大空间可选配加高机型）
14. 有效试验宽度：600mm（50kN；100kN）；590mm（300kN）；700mm（600kN）；（更大空间可选配加宽机型）
15. 主机外型尺寸（长×宽×高）：1062×650×2230（mm）（50kN；100kN）；1065×650×2530（mm）（300kN）；1360×1030×2830（mm）（600kN）
16. 电源：220V±10%，1.5kW（50kN；100kN）；380V±10%，2.9kW（300kN）；380V±10%，5.5kW（600kN）
主机重量：约1200kg（50kN；100kN）;约1500kg（300kN）；约2000kg（600kN）


1、主机：

• 全套结构紧凑、高刚性的带光杠导向的负荷框架配置，大幅提升设备刚性，减少试验测试误差；
• 采用德国技术的高强度高精度的预加载滚珠丝杠副，增加预紧负荷减少反向时的空行程，出现无反向死区，同时提高了传动刚度和传动精度；
• 加厚的上、中、下横梁，采用球墨铸铁精密铸造而成，球墨铸铁中石墨的球体结构使得球墨铸铁具有更加良好的展延性和抗冲击性，同时也能够消除铸铁内部的裂缝，提高了使用寿命和试验安全性。
• 优质的钣金外罩，安装紧密，有效降低试验结束时由于试样断裂应力释放而产生的振动引起的噪音，明显优于铝合金外罩；

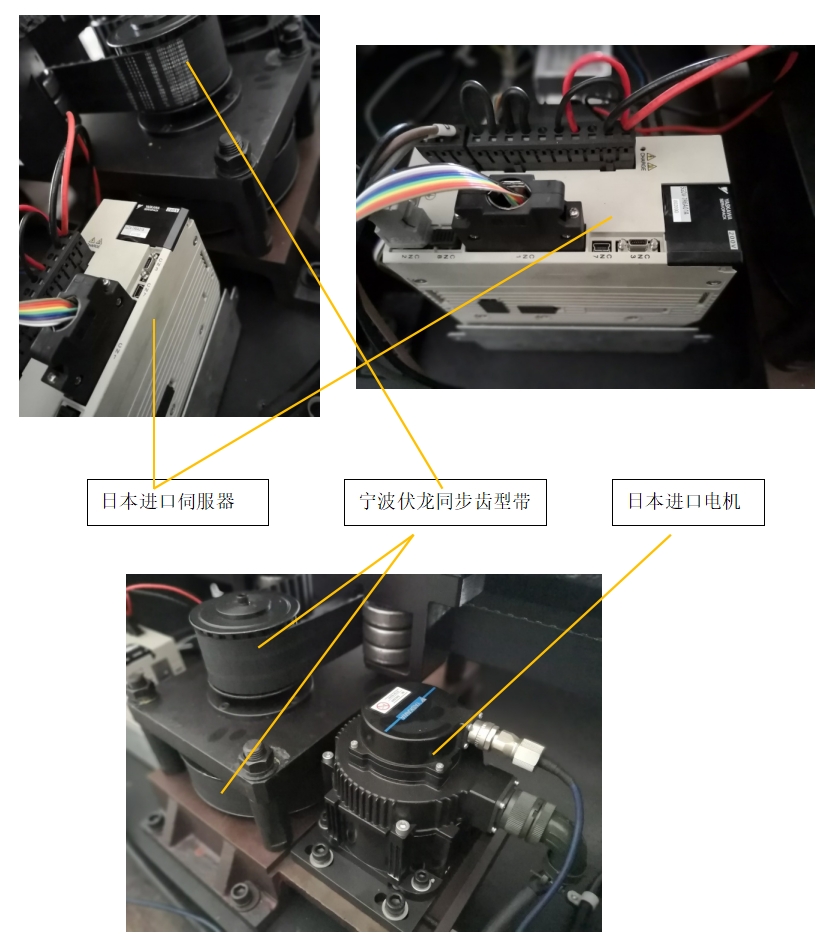

2、传动部分：

•  高速率、低振动电机驱动装置；
•  免维护的世界一流交流伺服电机和伺服器；
•  非离合器式驱动装置，能够在最大力下全速运转；
•  国产顶尖宁波伏龙同步齿型带，确保全生命周期不用更换；
